Controle automático de bomba com acionamento sem fio para reservatórios, caixas d’água e aplicações remotas.

O sistema IRIS foi desenvolvido para automatizar o acionamento de bombas d’água de forma prática, segura e sem necessidade de cabeamento entre o ponto de medição do nível e o ponto de acionamento da bomba.

Composto por transmissor, receptor e boia de nível, o sistema monitora o nível do reservatório e comanda a bomba automaticamente, oferecendo mais praticidade, confiabilidade e facilidade de instalação.

Como funciona

O funcionamento do sistema é simples:

  • Quando a boia sobe, o transmissor identifica a mudança de estado e envia um sinal para o receptor desligar a bomba.
  • Quando a boia desce, o transmissor identifica a nova condição e envia um sinal para o receptor ligar a bomba.

Dessa forma, o sistema mantém o reservatório dentro da faixa desejada de nível, automatizando o processo de enchimento e evitando transbordamento ou funcionamento inadequado da bomba.

Observações Importantes:

  • Os dois equipamentos deve ter “visada” para que consigam se comunicar.
  • Se houver alguma barreira geológica (morro) entre eles, será necessário o uso de um Repetidor.

Principais vantagens

  • Acionamento automático da bomba
  • Comunicação sem fio entre reservatório e acionamento
  • Instalação prática
  • Redução de cabeamento
  • Ideal para locais remotos
  • Pode operar com alimentação solar no transmissor
  • Receptor disponível em versão elétrica ou solar, conforme a aplicação

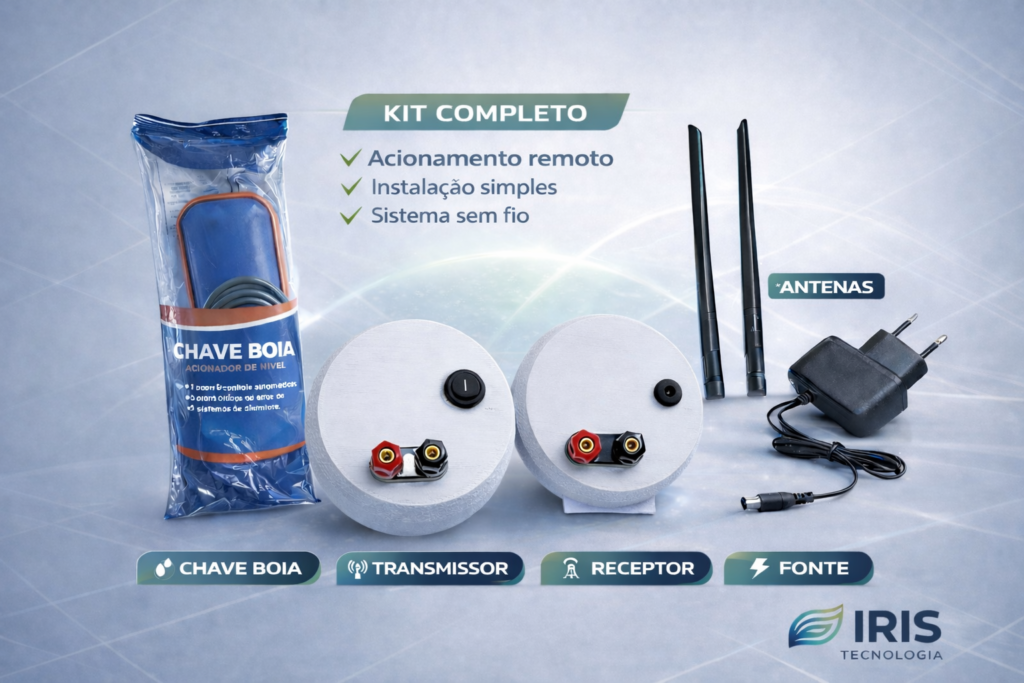

Componentes do sistema

O kit é composto por:

  • 1 transmissor
  • 1 receptor
  • 1 boia de nível
  • 1 fonte de alimentação (quando aplicável)

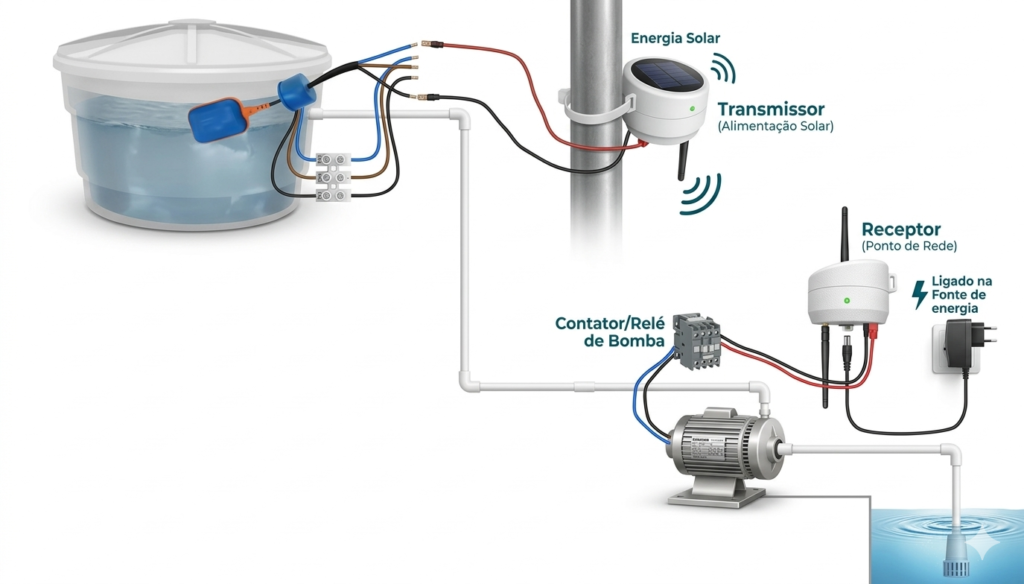

Instalação resumida

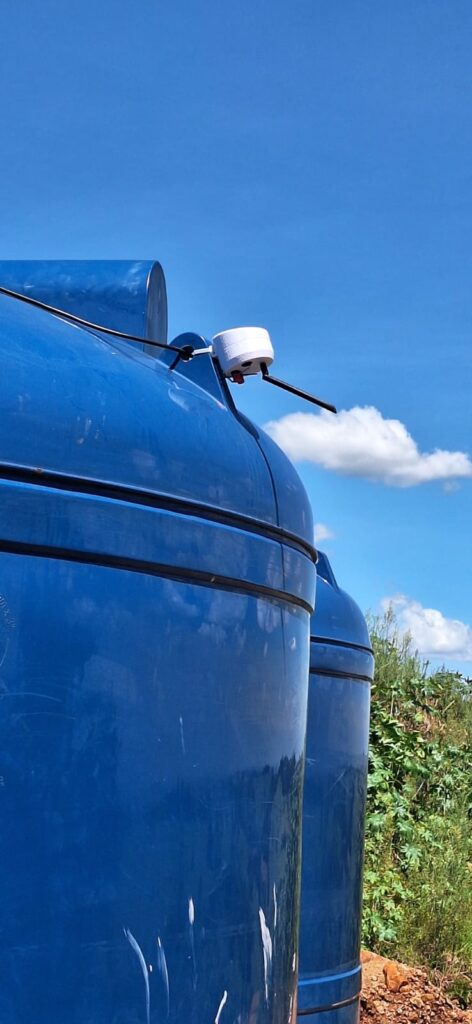

1. Instalação da boia e do transmissor

Fixe a boia no reservatório na posição desejada para controle do nível da água.

Conecte a boia ao borne do transmissor em modo normalmente aberto.

Configuração utilizada:

  • Boia em cima = contato aberto

Depois disso:

  • fixe o transmissor em local aberto
  • escolha um ponto onde ele possa receber luz solar diretamente, quando aplicável
  • após a fixação, ligue o transmissor

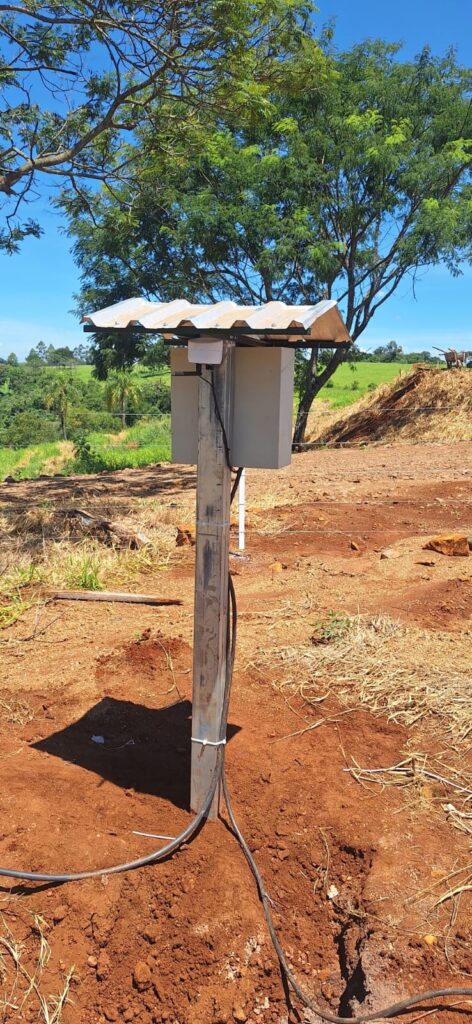

2. Instalação do receptor

Fixe o receptor próximo ao acionador da bomba.

Em seguida:

  • conecte o acionador da bomba aos bornes do receptor
  • ligue o receptor na tomada de energia

Se a versão do receptor também for solar:

  • instale a placa solar em local com boa incidência de luz
  • faça a ligação da placa ao receptor conforme a configuração do equipamento

Sequência de operação

Reservatório vazio ou em nível baixo

Quando o nível da água baixa, a boia desce.
O transmissor detecta essa condição e envia um sinal ao receptor.
O receptor então liga a bomba, iniciando o enchimento do reservatório.

Reservatório cheio ou no nível máximo ajustado

Quando o nível da água sobe, a boia sobe.
O transmissor detecta essa condição e envia um sinal ao receptor.
O receptor então desliga a bomba, interrompendo o enchimento.

Produtos IRIS

A linha IRIS está disponível em quatro versões, desenvolvidas para atender diferentes necessidades de alcance na comunicação sem fio entre transmissor e receptor.

  • O IRIS 1K oferece alcance de até 1 km, sendo ideal para aplicações de menor distância e instalações mais compactas. (link do produto IRIS 1K)
  • O IRIS 3K atende projetos com alcance de até 3 km, proporcionando maior flexibilidade de instalação. (link do produto IRIS 3K)
  • O IRIS 5K é indicado para aplicações mais amplas, com alcance de até 5 km. (link do produto IRIS 5K)
  • Já o IRIS 10K é a versão de maior alcance da linha, projetada para operar em distâncias de até 10 km, sendo ideal para propriedades maiores e aplicações que exigem comunicação de longa distância. A escolha do modelo ideal depende das condições de instalação, topografia do local e possíveis obstáculos no trajeto do sinal. (link do produto IRIS 10K)

Aplicações

O sistema IRIS pode ser utilizado em diversas aplicações, como:

  • caixas d’água
  • reservatórios elevados
  • cisternas
  • propriedades rurais
  • sistemas de abastecimento remoto
  • automação de acionamento de cargas compatíveis

Recomendação de instalação

Para melhor desempenho do sistema:

  • instale o transmissor em local livre de barreiras excessivas
  • evite fixação em pontos com sombreamento permanente, quando houver alimentação solar
  • mantenha o receptor protegido e próximo ao ponto de acionamento
  • confira corretamente a ligação da boia e do acionador antes de energizar o sistema

Observações importantes

  • A instalação elétrica deve ser realizada com atenção e, preferencialmente, por profissional qualificado.
  • Verifique a compatibilidade do acionamento da bomba com o sistema antes da instalação.
  • Em versões com alimentação solar, o desempenho depende da correta exposição da placa à luz solar.

IRIS: automação sem fio para controle de nível e acionamento de bomba

Mais praticidade, menos cabeamento e operação automática para seu sistema de abastecimento.
